产品概述

　　VTC系列长轴泵是我公司结合国内外长轴泵、深井泵优点，且采纳了国外先进的技术重点开发的产品。

　　吸入口垂直向下，吐出口水平外伸。按基础形式划分，可生产单基础出双基础结构的长轴泵；按轴向推力划分，既有泵承受轴向推力的结构，同时又有电机承受轴向推力的结构。按转子的形式划分，既又转子不可抽结构同时也可生产抽心式结构。叶轮可做成一级也可以做成多级。高扬程长轴泵有我们自己发明的独特的结构，次级叶轮后置结构，相同流量下不同的扬程结合结构，填料函体处独特的泄压结构。标准配置的密封为填料密封。通过吸入水池取水或直接在江河、海洋中取水。

　　泵的轴封绝大多数为填料密封结构，同时也可了采用集装式机械密封结构，水导轴承可根据用户的要求，采用多种配置，标准配置为聚四氟乙烯与橡校导轴承，海水普通配置为赛龙导轴承，配置为AR轴承与陶瓷轴承。水导轴承的润滑可根据水质的情况而定，水质好可以直接由泵体本身的水润滑，水质中如果有颗粒或泥沙轴可以设置护管，通外接清洁的工业水润滑水导轴承，延长轴套与轴承的使用寿命

　　长轴泵高效区宽，振动小，不容易产生汽蚀现像，泵组运行稳定，不容易出现故障

产品参数

优势技术

1、先进的水力模型：

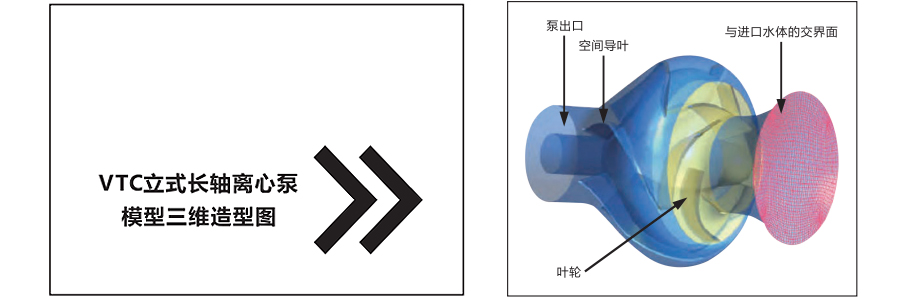

VTC立式长轴离心泵全部采用我公司与华中科技大学合作，利用CFD技术开发的水力模型设计，性能指标全面达到国内先进水平，部分达到国际先进水平，效率普遍比国内同类产品高3-5%。

2、先进的三维设计技术：

      该产品均采用三维软件进行设计和绘图，零件均采用有限元法进行强度设计，通过计算机虚拟工厂的模式组装产品，保证所有新产品一次性试制成功。

3、三维智能化设计系统：

该系统是我司自主研发并广泛应用于产品设计。

三维智能化设计系统特点：

★ 产品采用全三维设计      ★ 输入参数后自动设计产品       ★ 生产产品标准化、规范化      ★ 智能化设计产品周期缩短

4、更宽的型谱，满足更宽的性能要求：

VTC立式长轴离心泵的扬程可高于300米，扬程范围更广。

5、产品结构多样，采用低磨损泵设计技术等多项新技术设计产品，能够适用于磨蚀性、腐蚀性等各种介质和不同的安装要求：

普 通  型：用于输送水或物理化学性质类似于水的介质。

低磨损型：用于输送含有较多杂质的磨蚀性介质，如输送黄河水、氧化铁皮水、灰渣水、易结晶介质等。

耐腐蚀性：用于输送腐蚀性介质，如酸性、碱性介质和海水等。

筒 袋  型：用于输送凝结水、各种油品等汽蚀性能要求高的介质。

抽 芯  型：用于大型泵，利于泵的装拆和维修。

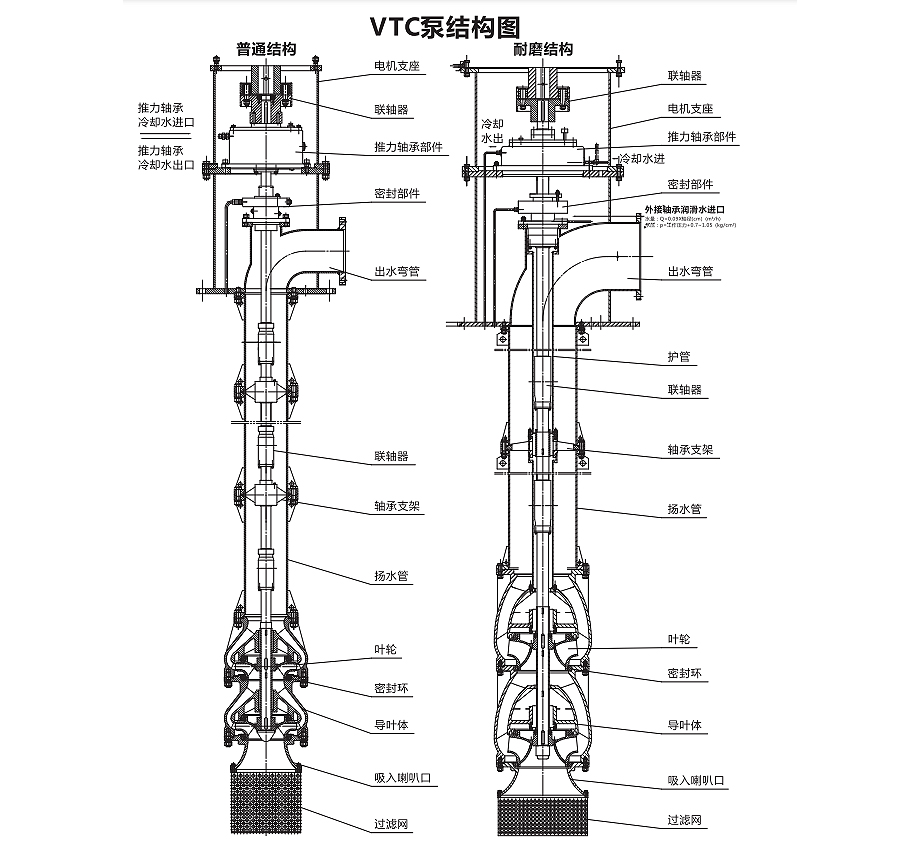

主要零件及结构特点

★ 通用零部件（适用于各种结构的透平泵）

01、过滤网

小型泵一般设置过滤网，过滤网可以过滤大粒固体密和纤维物等，大型泵不设过滤网。

02、吸入喇叭口

有助于液体平稳均匀地进入叶轮，减少满流形成。

03、叶轮

叶轮经静平衡以减小径向力保证泵转子运行稳定，转速较高时转子还需做动平衡。

04、泵轴

加强设计的油材质一般采用2Cr13环锈钢，还可选用其它材质的轴。

05、导叶体

铸造导叶体，可选用多种材质。过流部分涂有环氧树脂涂层，以提高效率和使用年限。导叶体为止口定位，以保证同轴度，并利于维修装拆。

06、导轴承与轴套

每级导流壳带有导轴承以支摔泵转子和承受径向力，确保泵平稳运行。所有轴与导轴承配合位置装有经表面硬化处理的轴套，以保护轴本体不被磨损。

07、轴承支架与导轴承

每段扬水管均带有轴承支架以支撑传动轴，针对不同的介质和使用条件可选择各种不同材料的导轴承：一般采用高分子合成材料（主要成份为聚四氮乙烯加耐套填充剂和润清剂）制造，其自润滑性能好，泵可干磨启动（不需预先注水）也可采用橡胶轴承（或赛龙轴承）。

08、密封环

对于闭式叶轮，前后带双密封环。泵体密封环与叶轮密封环确保配合间隙公差。输送磨蚀性介质时，叶轮前后设有带排砂功能的叶轮密封环以保护叶轮，密封环表面经硬化处理，寿命更长。

09、轴向力的平衡

闭式叶轮后盖板开设有平衡孔，用以平衡大部分轴向力，残余的轴向力及转子重量由装在电机支座上的推力轴承或装在电机内的推力轴瓦（或齿轮箱）承受，开式叶轮的轴向力则完全由装在电机支座上的推力轴承或装在电机内的推力轴瓦（或齿轮箱）承受。

10、叶轮的传动

一般叶轮与轴之间果用键传动，有利于维修和在变载荷和高温下稳定运行，小型泵也可采用锥套紧固传动。

11、传动轴与联轴器

传动轴一般采用套筒联抽器连接，键传动，拆装方便，同心度好，避免了一設螺纹联轴器装拆困难的问题。小轴径的传动轴也可采用螺纹联轴器连接和传动。

12、出水弯管与电机支座

出水弯管一般位于基础层以上，泵采用实心轴电机驱动时，电机安装在出水弯管上面的电机支座上，由空心轴电机或齿轮箱传动时电机或齿轮箱直接安装在出水弯管上，根据需要，出水弯管也可装在基础层以下。

13、轴端密封

泵轴封一般使用填料密封。扬程较亮时，海科密封下部装上装有减任箱套，并在装科处接有港压营，以控制装料控的压力，减少泄露量及填料的毫损。辅与填料配合楚装有装科套可保产装压力我毫或要求无港漏的情况下，也可采用集装式机械密封。

14、泵和电机的联轴器

当轴向推力由泵承受时，泵与电机采用洋性联轴器传动推力由电机承受时，泵与电机采用别性联抽器传动。

15．轴向间障的调整

转子上叶轮与导叶体之间的间隙由泵轴或电机轴上端的调节螺母来调节。

★ 低磨损结构（适用于输送磨损性介质）

01、轴及导轴承封闭护管

泵轴及导轴承采用封闭护管保护，外接清洁压力水用于润湾冲洗导箱承，药止杂质水进入损坏导轴承。

02、停车密封装置

护管下端设有停车密封装置在泵停机并关闭外接润湾压力水后，防止外部的杂质水进入护管内。

03、带冲洗孔的空心泵轴

多级透平泵泵轴可采用带冲洗的空心轴与封闭护管配合使用，外接清洁压力水冲洗导流壳处的导轴承适应输送磨蚀性介质的需要。

04、具有排砂功能的双耐磨环

导流壳和叶轮均装有经过硬化处理的耐磨环，叶轮耐磨环加工成具有很好排砂性能的反螺旋结构，既可将进入密封间隙的泥砂迅速排出，消除泥砂对导流壳耐磨环和叶轮耐磨环的强制磨提，保护叶轮不被砉损，又可减少密封间隙的泄露，防止因泥砂磨损造成泵扬程和效率下降保证泵始终保持高效运行如有毫损，只需更换叶轮耐磨环，大大节省备件成本。

05、填料减压排砂装置

泵填料函体下部装有减压排砂装置可大幅减低进人填料函内的压力防止泥砂进入填料腔，减少填料密封的泄露，也使填料压盖需要的压紧减小减少了填料和轴套的磨损，大大减少维护的工作量及备件消耗。

★ 筒袋式结构（适用于输送凝结水、油品等易汽蚀的介质）

01、外筒体

泵下部整体装在外筒体内，泵进出口均位于基础层以上的同一水平线上。

02、轴端密封

一般采用集装式机械密封。

03、泵与电机联轴器

一般采用加长型联轴器维修时不需訴卸电机，只需将加长段拆除，就可拆卸泵联轴器，从而很方便装拆机械密封。

★ 抽芯式结构（适用于大型泵）

对于大型长轴泵可采用盐芯式结构维修时不需要拆卸出水管就可以装拆泵。

★ 其他结构和非标设计
